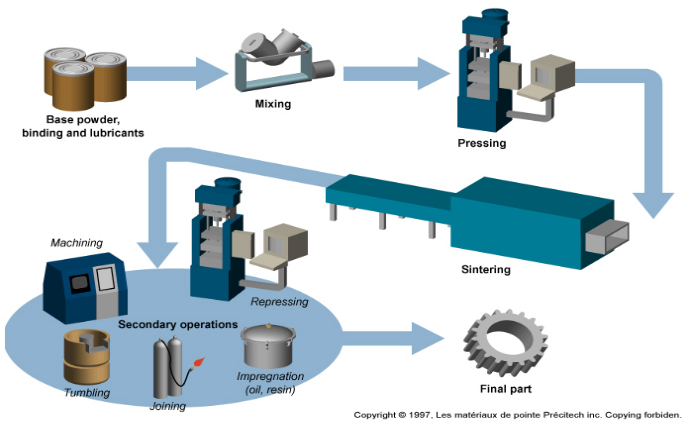

一、粉末的制造方法：

1、氣噴霧法：

常用于制造鋁粉、合金粉等易氧化之粉末，由于采用惰性氣體，所制造的粉末之純度高、外觀為球形且堆積度高。

2、水噴霧法：

水噴霧法所制得粉末之形狀較不規則，其缺點為其含氧量稍高。但其生產成本低。

3、還原法：

此法最普遍之金屬粉末為鐵粉，此種鐵粉是將氧化鐵FeO以氫氣還原而得。由于氧化鐵粉之密度較低且體積大，被還原后又會留下孔洞，所以其外形不規則且內部有孔洞，俗稱海綿鐵粉。

4、離心法：

利用水或氣體之動量將金屬熔液噴成粉末以外，亦可利用離心力原理將金屬熔液滴滴甩出。此法所制得的粉末雖然成本較高，但污染少、適合制作活性金屬，如鈦等。

5、機械合金法：

對于有些質脆的金屬若撞擊可使之粉碎，所以只要經過連續撞擊后即可得到較細且合乎規格的粉末。

6、電解法：

最常見的是電解銅及電解鐵粉。其純度高、壓縮性好、生胚強度好。其形狀為樹枝狀。但制造成本太高。

7、化學分解法：

最常見的粉末為羫基鐵粉和羫基鎳粉。其粉末外形有球形、針形、鏈狀等。球形鐵粉一般使用于MIM、軟磁材料、微波吸收材料等。

二、粉末的特性和分析：

1、粒度分析：以篩分法說明：

A、簡單記憶法：網目數*微米數=15000

B、傳統粉末冶金所使用之粉大多以：

網目：50、 60、 70 、80、 100、120、140、170、200、230、270、325、400目

微米：300、250、212、180、150、125、106、 90、 75、 63、 53、 45、38μm

C、-230、+270代表粉末粒徑小于230目大于270目。

D、400目代表的意思是每一英吋長度上有400個孔、孔徑為38微米

2、典型地粉末粒子外形：

A：單面的空間：

針狀的                                   化學分解

不規則棒狀 化學分解                        機械粉碎



B：雙度的空間：

樹枝狀                                      電解

薄片狀                            機械粉碎



C：三度的空間：

球面的霧化  由液體猛然落下的  羫基氣氧Cabonyl鐵		不規則棒狀霧化  化學分解
不規則霧化 化學分解		多孔性 氧化還原
有尖角機械的羫基氣氧 鐵 Cabonyl 鎳
